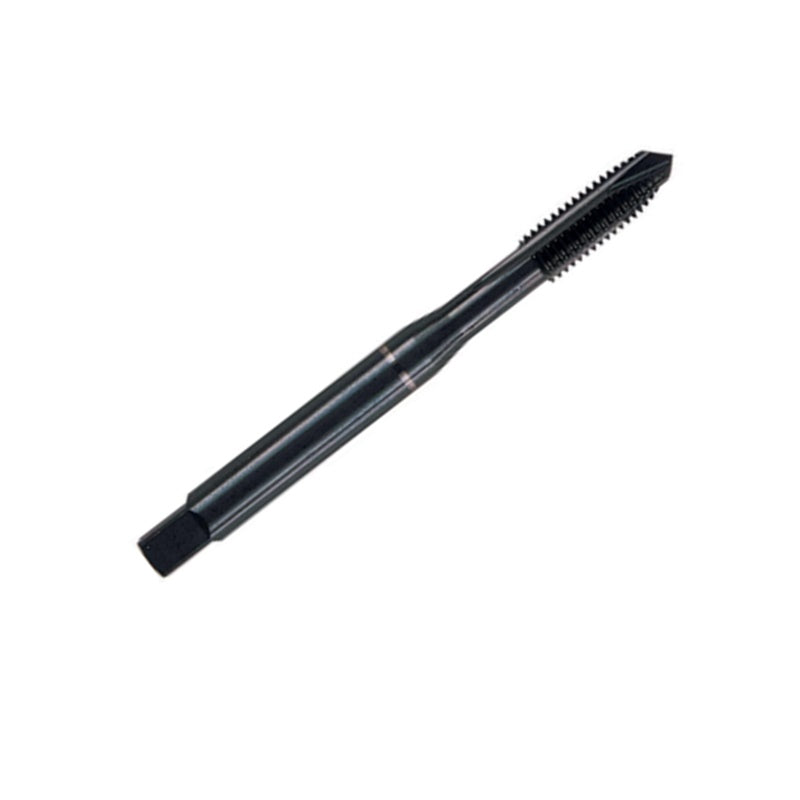

Maschio a macchina HSS-CO I diametro Ø 3 | anello bianco inox (M)

CARATTERISTICHE;
• Diametro mm | 3.0
• P mm; 0,50
• elica° | dritta
• / mm; | 11,00
• lunghezza mm; | 56,00
• Ø gambo mm; | 3,50
• codice ineco; 2730203X05
• HSS-CO
• Filettatura M metrica passo grosso
• Per fori passanti
• Vaporizzati
• Speciali per acciao inox
• R ≤ 1000 N/mm²
• DIN 371/B
• Marca Ineco
MASCHI A MACCHINA MARCA INECO
SCEGLIERE QUELLO CORRETTO
1. MATERIALE COSTRUTTIVO DEL MASCHIO
= MATERIALE FORABILE
Affi nché un maschio possa lavorare in modo
effi cace, il materiale con il quale è costruito
deve essere più duro di quello che deve forare.
Per questo il materiale con cui è costruito
il maschio è una delle prime chiavi di scelta dell’utensile.
Più duro sarà il materiale costruttivo del
maschio, maggiore sarà la durezza dell’acciaio
sul quale potrà lavorare effi cacemente,
durezza espressa dalla resistenza R.
R<1400 N/mm2: acciai legati
R<900 N/mm2: acciai duri e ghise
R<700 N/mm2: acciai comuni
La gamma dei maschi Ineco contempla
maschi in acciaio HSS-CO5% e in HSS. In caso di
fi lettature su acciai Inox o acciai alto legati la
scelta dovrà ricadere su maschi al cobalto, in
caso di lavori su acciai comuni saranno invece
adeguati maschi in HSS.
La gamma comprende inoltre maschi per
utilizzi specifi ci contraddistinti da un anello
colorato in base al tipo di utilizzo.
2. LUBROREFRIGERAZIONE
E’ fondamentale per una buona resa e per
la vita utile dell’utensile garantire sempre un
adeguato livello di lubrifi cazione del foro per
mezzo di olio emulsionabile
3.RIVESTIMENTI
Il rivestimento ha come principale scopo
quello di migliorare le performance
dell’utensile in termini di durata.
La gamma comprende maschi, oltre
che con rivestimento al TiN, anche
vaporizzati: questo particolare processo
di vaporizzazione in vapore di FeO
conferisce agli utensili un particolare
aspetto brunito, garantendo una più
lunga vita utile all’utensile
4. SPIRALE E SUA INCLINAZIONE
I maschi con imbocco di tipo C, destinati
dunque a fi lettature in fori ciechi, possono
essere anche dotati di una spirale che
ha lo scopo di favorire ed aumentare la
capacità estrattiva e di evacuazione dei
trucioli derivanti dalla lavorazione.
Spirali con basse inclinazioni, ad es.
15°, sono adeguate a maschi destinati
alla fi lettatura di materiali con truciolo
lungo. Spirali a 35° o 45° sono destinate a
materiali più duri
5. TIPOLOGIA DI IMBOCCO
Due sono le tipologie di imbocco:
- C o «corretto» da scegliere nel caso di
maschiature in fori ciechi
- B da preferire invece in caso di fori passanti e,
con alcune limitazioni, ciechi.
La tipologia di imbocco è sempre specifi cata
nel catalogo per mezzo del riferimento alle
norme armonizzate DIN; nel caso di un
maschio con imbocco corretto si avrà per
esempio un DIN371/C.
6. TIPOLOGIA DI FILETTATURA
La gamma Ineco include maschi per le
più diffuse tipologie di fi lettatura: Metrica
M e MF, Whitworth, BSP oltre che per
fi lettature metriche sinistre
